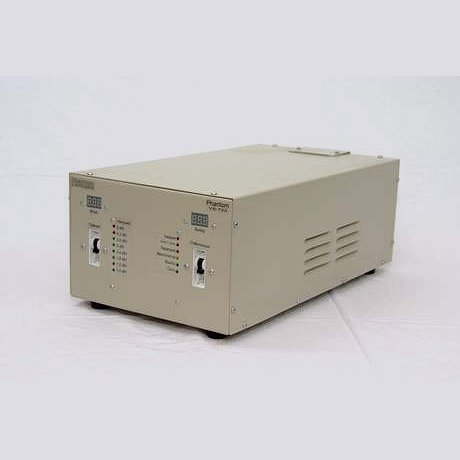

Стабилизатор напруги Phantom VNTU-844

Стабілізатор Phantom VNTU-844 працює за принципом вольтодобавки і побудований на автотрансформаторі. Функції силових ключів виконують високоякісні тиристори, які управляються мікроконтролером. Завдяки сучасним схемним рішенням і оригінальному програмному забезпеченню досягається висока швидкодія і повна відсутність спотворень форми синусоїди.

Phantom VNTU-844 володіє великим діапазонів стабілізації напруги — 105-275 В і встановлюється на вводі, забезпечуючи безперервний цілодобовий режим роботи в закритих опалювальних приміщеннях при температурі навколишнього середовища від 0 до +45°С.

Стабілізатор обладнаний системою індикації, розташованій на лицьовій панелі, яка включає в себе:

• цифрову індикацію напруги на вході і виході нормалізатора;
• індикацію рівня навантаження, підключеного до стабілізатора;і
• ндикацію режимів роботи стабілізатора і спрацьовування захистів.

Передбачені такі види захистів:

• електронне захисне відключення навантаження при виході вхідного напруги за задані межі (70-295 В) з наступним автоматичним включенням;
• автоматичний захист від короткого замикання і тривалого перевантаження на виході (автомати "стабілізація" і "транзит" в нижній частині стабілізатора);
• електронний захист навантаження від підвищеної напруги на виході нормалізатора (відключення навантаження при Uвих>250В);
• електронний захист від перегріву автотрансформатора і силових вузлів нормалізатора (електронно-регульоване примусове охолодження або відключення з автоматичним переходом в режим "транзит");
• електронна захисне перемикання в режим "транзит" ("bypass") у разі пошкодження апаратної або програмної частини нормалізатора;
• нормоване (5-7 с) відключення навантаження при короткочасному відключенні мережі живлення (виключає пошкодження імпульсних блоків живлення навантаження).

Технічні характеристики:

• тип стабілізатора — сімісторний (тиристорний);
• кількість фаз — одна;
• кількість ступенів — 16;
• діапазон стабілізації — 105-275 В;
• максимальне відхилення від номінальної напруги — 5%, 10 В;
• робочий діапазон вхідної напруги — 60-400 В;
• номінальна потужність при Uвх≥185В — 10 кВт;
• максимальна потужність при Uвх≥160В — 10 кВт;
• максимальна потужність при Uвх≤130В — 8 кВт;
• максимальне перевищення номінальної потужності протягом 2 хвилин при Uвх>160 В — 20%;
• максимальне перевищення номінальної потужності протягом 5 секунд при Uвх>160 В — 50%;
• мінімально допустиме вхідна напруга (відсічення) — 75 В
• ;максимально допустиме вхідна напруга (відсічення) — 290 В;
• мікропроцесорне управління;
• індикація вхідної та вихідної напруги;
• індикація знімаємої потужності;
• FLASH-пам’ять подій.
